Fiberkopplad laserdiod är en teknik som kopplar laserdioder med optiska fibrer, och används för att koppla laserenergi från laserdioder till optiska fibrer för överföring. Den här tekniken kombinerar miniatyriseringen och den höga effektiviteten hos laserdioder med flexibiliteten och långdistansöverföringskapaciteten hos optiska fibrer, vilket bryter mot begränsningen att traditionella lasrar måste placeras där de används. Processen för laserdiodkoppling till optisk fiber är att använda en serie optiska element (linser) för att hjälpa till att exakt matcha och justera den optiska fiberns kärndiameter, för att koppla lasern som emitteras av laserdioden till den optiska fiberlinjen för överföring. Eftersom lasern som sänds ut av laserdioden är divergerande, är noll-avståndspunkten också mycket större än den optiska fiberns kärndiameter, så en lins behövs för att minska förlusten. Fiberkopplad laserdiod används ofta i olika scenarier som kräver laserljuskällor, såsom vanliga pumpkällor för fiberlasrar eller fast-lasrar, handhållen laserskönhetsutrustning, etc. Genom optisk fiberöverföring kan problemet med att ändra laserns riktning på grund av dess starka kollimation lösas, samtidigt som vikten på den handhållna enheten minskas.

2 stift

14 Pins Butterfly

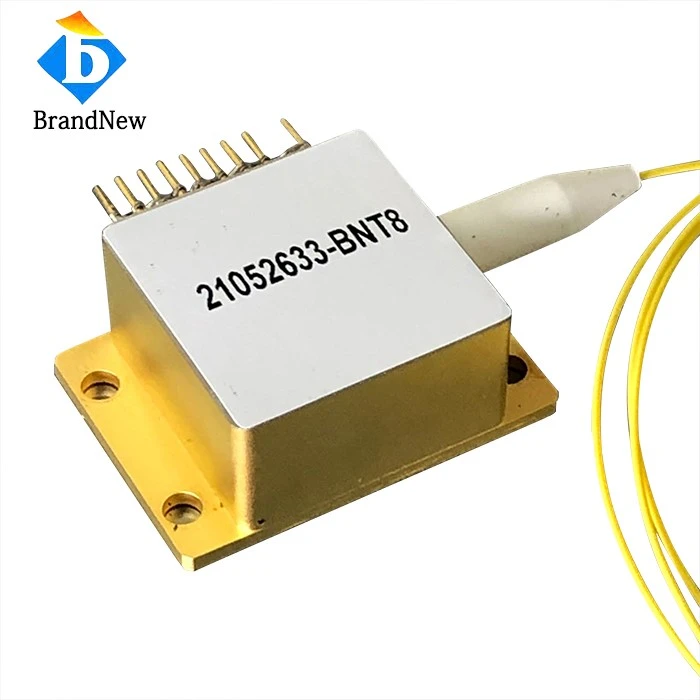

Flera stift

Brandnew levererar fiberkopplade laserdioder som använder professionell kopplingsteknik, som åtnjuter flera fördelar, t.ex. kompakt design, stabil uteffekt, hög effekt, hög effektivitet och bekväm förpackning. Precisionsbearbetning och noggrann inriktning av alla optiska element inuti modulen gör att strålen kan kopplas till en optisk fiber. Tillgänglig över ett brett spektrum av våglängder (375nm-1940m), med uteffekter från milliWatt till kilowatt av fiberdiametrar från 50 µm och uppåt. Många funktioner inklusive linjeavsmalning och våglängdsstabiliseringskonfigurationer samt övervakningsalternativ.

Ljuset som lämnar fibern har en cirkulär och enhetlig intensitetsprofil.

Det gör att laserdioderna och kylflänsen kan placeras på avstånd från där laserljuset används.

Defekta-fiberkopplade diodlasrar kan enkelt bytas ut utan att ändra inriktningen på enheten där ljuset används.

Fiber-kopplade enheter kan enkelt kombineras med andra-fiberoptiska komponenter.

Multimode fiberkopplad laserdiod

Stabiliserad våglängd fiberkopplad laserdiod

Single Mode fiberkopplad laserdiod

‌Fiberkopplad laserdiod är en teknisk produkt som kopplar en laserdiod till en optisk fiber. Den används för att koppla laserenergi från laserdioden till den optiska fibern för överföring. Denna teknik kombinerar miniatyriseringen och den höga effektiviteten hos laserdioder med flexibiliteten och långdistansöverföringskapaciteten hos optiska fibrer, vilket bryter mot begränsningarna för traditionell laseranvändning.

Arbetsprincipen för fiberkopplad laserdiod involverar huvudsakligen lasergenerering, fiberöverföring, kopplingsmekanism och strålkvalitetskontroll. En laserdiod är en enhet med en halvledarmaterialstruktur som uppnår ljusförstärkning under lämpliga yttre förhållanden (som ströminjektion), och som slutligen avger laserljus med hög-ljusstyrka och hög-koherens. Som ett medium för laseröverföring har optisk fiber betydande fördelar såsom låg förlust, hög transmittans och motståndskraft mot elektromagnetiska störningar. Linsen kan exakt fokusera strålen från laserdioden på kärnan av den optiska fibern och därigenom uppnå effektiv överföring av optiska signaler.

Fiberkopplad laserdiod används ofta inom skärning, pumpning, skönhet, vetenskaplig forskning, LDI-exponering och andra områden. Den kan överföra lasern till en avlägsen plats för användning, vilket gör änden av ljuskällan lättare och mer lämplig för handhållen användning. Dessutom kan fiberkopplade laserdioder eller -moduler effektivt excitera arbetsmaterial och förbättra arbetseffektiviteten utan att ta upp för mycket internt utrymme.

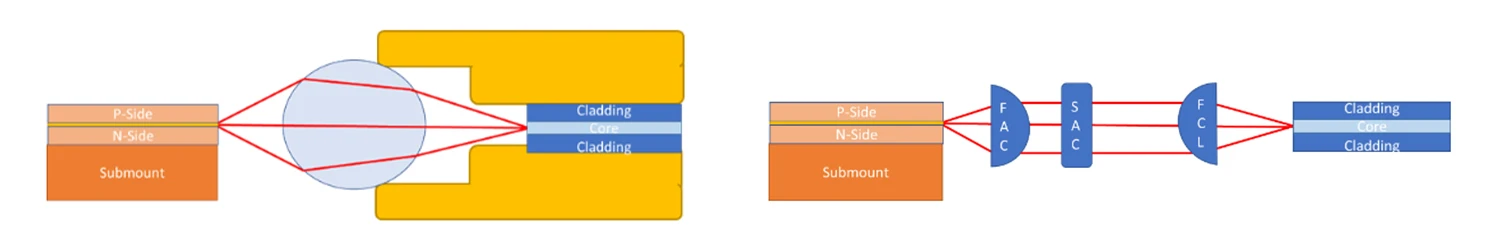

Anledningen till att laserdioden måste kollimeras innan fiberkoppling är för att förbättra kopplingseffektiviteten och strålkvaliteten. Kollimering avser att justera strålen som sänds ut av laserdioden till en mindre divergensvinkel genom att använda en fiberkollimator för bättre koppling till fibern. Kollimering kan avsevärt förbättra kopplingseffektiviteten, minska ljusenergiförlusten och förbättra strålkvaliteten.

Skälen till att kollimera laserdioder inkluderar huvudsakligen följande aspekter:

Förbättra kopplingseffektiviteten: Kollimering kan säkerställa att strålen som sänds ut av laserdioden är bättre i linje med fiberns mottagande ändyta, vilket förbättrar kopplingseffektiviteten. Förbättringen av kopplingseffektiviteten innebär att mer ljusenergi effektivt överförs till den optiska fibern, vilket minskar energiförlusten.

Förbättra strålkvaliteten: Den kollimerade strålen har en mindre divergensvinkel, vilket gör att strålen kan bibehålla bättre riktning och fokus under sändning, vilket förbättrar strålens kvalitet. Detta är viktigt för applikationer som kräver hög-precisionsstrålar.

Minska överföringsförluster: Den kollimerade strålen kan mer effektivt utnyttja överföringskapaciteten hos den optiska fibern, vilket minskar överföringsförluster orsakade av stråldivergens. Detta är särskilt viktigt för långa-överföringar för att säkerställa signalstabilitet och tillförlitlighet.

Specifikt åstadkoms kollimeringsprocessen typiskt genom användning av fiberkollimatorer, en teknik som riktar in ändytan på en optisk fiber med en kollimator. Kollimatorns funktion är att justera den optiska fiberns emissionsändyta så att den överensstämmer med laserdiodens strålriktning, vilket säkerställer att strålen kan komma in i den optiska fibern med den minsta divergensvinkeln. Denna process kräver exakt justering av positionen och vinkeln för fiberkollimatorn för att säkerställa optimal strålinriktning och kopplingseffektivitet.



Laserdiodutgång för fritt utrymme är en teknik som använder ljusvågor för att fortplanta sig i fritt utrymme (som atmosfär och vakuum) för att överföra information. Den sänder modulerade ljussignaler genom sändaren, fortplantar sig genom ledigt utrymme och tas emot och demoduleras av mottagaren för att åstadkomma informationsöverföring. Överföringsmediet för rumslig optisk kommunikation är fritt utrymme, inklusive atmosfär och vakuum. Denna överföringsmetod kräver inga fysiska medier, men påverkas i hög grad av miljön, såsom atmosfäriska störningar och väderförhållanden. När det gäller överföringsavstånd och anti-interferensförmåga är överföringsavståndet för laserdiodutgången för ledigt utrymme i allmänhet kort, begränsad av atmosfäriska förhållanden och mottagarens känslighet, men den kan teoretiskt sett uppnå mycket hög bandbredd. När det gäller applikationsscenarier används laserdiodutgång för ledigt rymden huvudsakligen i speciella miljöer som satellitkommunikation, utforskning av rymden och drönarkommunikation.

Begär en offert nu







Fiberkopplad laserdiodutgång är en teknik som använder ljusvågor för att fortplanta sig i optiska fibrer för att överföra information. Optiska fibrer är vanligtvis gjorda av kvartsglas eller plast. Genom principen om total intern reflektion i optiska fibrer, reflekteras optiska signaler flera gånger inuti de optiska fibrerna, och uppnår därmed långdistansöverföring. Fiberkollimator är ett optiskt element som används för input och output. Den omvandlar det divergerande ljuset som sänds från den optiska fibern till parallellt ljus (gaussisk stråle) genom en konvex frontlins, så att ljuset kopplas in i den önskade enheten med maximal effektivitet eller tar emot den optiska signalen med maximal effektivitet. Överföringsavståndet för fiberkopplad laserdiod kan nå hundratals kilometer eller till och med längre, beroende på kvaliteten på den optiska fibern och signalförstärkningstekniken. Dessutom har optisk fiberkommunikation en stark anti-störningsförmåga och stabil överföring. Fiberkopplad laserdiodutgång används i stor utsträckning i fasta eller mobila kommunikationsnätverk som telekommunikationsnätverk, Internet och kabel-TV.

Begär en offert nu





När det gäller överföringsavstånd och anti--interferensförmåga är överföringsavståndet för laserdiodutgången för ledigt utrymme i allmänhet kort, begränsad av atmosfäriska förhållanden och mottagarens känslighet, men den kan teoretiskt sett uppnå mycket hög bandbredd. Överföringsavståndet för fiberkopplad laserdiod kan nå hundratals kilometer eller till och med längre, beroende på kvaliteten på den optiska fibern och signalförstärkningstekniken. Dessutom har optisk fiberkommunikation en stark anti-störningsförmåga och stabil överföring.

När det gäller applikationsscenarier används laserdiodutgång för ledigt rymden huvudsakligen i speciella miljöer som satellitkommunikation, utforskning av rymden och drönarkommunikation. Fiberkopplad laserdiodutgång används i stor utsträckning i fasta eller mobila kommunikationsnätverk som telekommunikationsnätverk, Internet och kabel-TV.

Nyckeln till att förlänga den fiber-kopplade laserdiodens livslängd är korrekt användning och underhåll. Fiber-kopplade laserdioder är en teknisk produkt som kopplar laserenergi från en laserdiod till en optisk fiber. Deras livslängd påverkas av många faktorer, inklusive arbetsmiljö, temperaturkontroll och skyddsåtgärder under användning.

Först och främst är upprätthållandet av en lämplig arbetsmiljö en viktig faktor för att förlänga livslängden för fiberkopplade laserdioder. Laserdiod är mycket känslig för temperatur, och alltför höga temperaturer kommer att påskynda enhetens åldrande, så en kylare behövs för att kontrollera temperaturen. Efter att ha slagit på kylaren, se till att vattenflödet är jämnt och fritt från bubblor för att undvika skador på laserröret orsakade av bubblor.

För det andra är regelbunden inspektion och underhåll av utrustningen också nödvändiga åtgärder. Inklusive att kontrollera om vattenflödet och vattenskyddet fungerar korrekt, om det finns skräp runt högspänningskontakten eller för nära metallen och att undvika frysning av kylvatten i en miljö med låg-temperatur, kan dessa åtgärder effektivt förlänga laserrörets livslängd.

Dessutom är rimlig användning och att undvika överdriven stress också nyckeln till att förlänga livslängden för fiberkopplade laserdioder. Under användning bör man vara försiktig så att den maximala effekt och ström som anges av utrustningen inte överskrids för att undvika för tidig åldring av enheten på grund av överdriven stress.

Slutligen, att följa korrekta installations- och driftsprocedurer är också grunden för att säkerställa den långsiktiga{0}}stabila driften av fiberkopplade laserdioder. Korrekt installation kan minska skador orsakade av felaktig användning, medan man följer driftsprocedurerna kan undvika utrustningsfel orsakade av felaktig användning.

Formen på den optiska fiberns utgångsstråle beror vanligtvis på typen av fiber och den specifika applikationen. ‌ Formen på strålen som matas ut av den optiska fibern kan vara multi-läge eller enkel-läge. De specifika formerna inkluderar cirkulära, elliptiska, etc., beroende på konstruktionen och användningsförhållandena för den optiska fibern.

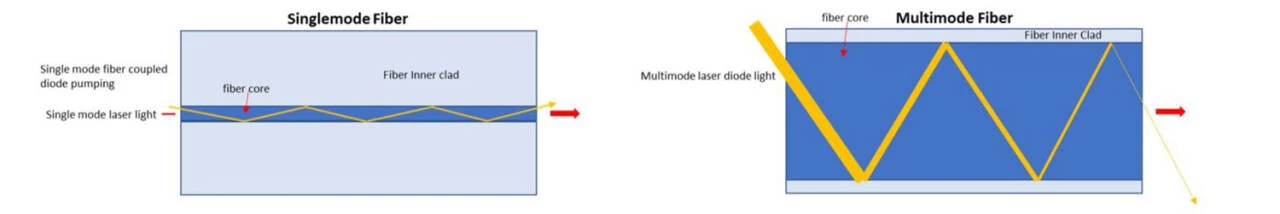

Typen av fiber har en betydande inverkan på strålformen. Strålformen för ‌multimodfiber‌ är vanligtvis mer divergerande eftersom ljus färdas längs olika vägar i multimodfiber, vilket skapar flera lägen. Dessa lägen gör att strålen sprids snabbare under fortplantningen och strålformen blir mer komplex. Däremot tillåter enkel-mode optisk fiber endast ett läge att fortplanta sig, så strålformen är mer koncentrerad och utbredningsavståndet är längre, vilket gör den lämplig för tillämpningar som kräver långa-transmission.

Strålformen som matas ut av en optisk fiber påverkas också av fiberdesignen och användningsförhållandena. Till exempel kan fiberkopplingsteknik forma ljusstrålen från fibern till en cirkulär eller annan specifik form för att möta olika applikationskrav. Genom att justera fiberns numeriska bländare och transmissionsvåglängd kan strålens fokus och form optimeras. Dessutom kommer brytningsindexfördelningen för den optiska fibern också att påverka ljusstrålens utbredningssätt och form. Stegbrytningsindexfibern och graderad brytningsindexfiber har olika strålöverföring‌.

Huvudskillnaden mellan singelmodsfiberkopplade laserdioder och multimodfiberkopplade laserdioder är de olika typerna av optiska fibrer de stöder. Singlemode fiberkopplad laserdiod är lämplig för singelmodsoptiska fibrer, medan multimod fiberkopplad laserdiod är lämplig för multimodoptiska fibrer.

Egenskaperna för singelmods fiberkopplade laserdioder inkluderar:

Fibertyp anpassningsförmåga: Enkelmod fiberkopplad laserdiod är speciellt designad för enkelmods optiska fibrer, som har en liten fältdiameter och kärndiameter, vanligtvis mellan 8 och 10 mikron, och kan sända ett enda optiskt läge, med stor överföringsbandbredd och långt överföringsavstånd.

Överföringsegenskaper: Enmods fiberkopplad laserdiod kan bibehålla modintegriteten hos optiska signaler och minska överföringsförluster och är lämpliga för kommunikationssystem för långa-high-optiska fibrer.

Tillämpningsscenarier: På grund av den utmärkta överföringsprestandan hos singelmods fiberkopplade laserdioder används de i stor utsträckning inom optiska mätnings- och testfält som storstadsnätverk och stamnät som kräver hög precision och hög stabilitet.

Egenskaperna för multimod fiberkopplad laserdiod inkluderar:

Fibertypanpassning: Multimode fiberkopplad laserdiod är lämplig för multimodfiber, som har en större kärndiameter, vanligtvis mellan 50 och 400 mikron, och kan sända flera ljuslägen.

Överföringsegenskaper: Även om multimod fiberkopplad laserdiod har låg tillverkningskostnad och är lätt att koppla, är den lämplig för korta-låg{1}}fiberkommunikationssystem. Men på grund av överföringen av flera ljuslägen kan problem såsom modspridning uppstå, vilket resulterar i en minskning av signalkvaliteten.

Applikationsscenarier: Multimode fiberkopplad laserdiod är mer lämplig för korta-fiberkommunikationssystem med låg-hastighet, som lokala nätverk.

Sammanfattningsvis är den största skillnaden mellan singelmod fiberkopplad laserdiod och multimod fiberkopplad laserdiod att de stöder olika typer av optiska fibrer. Enmods fiberkopplad laserdiod är lämplig för långa-fiberkommunikationssystem med hög-höghastighet, medan multimodfiberkopplad laserdiod är lämplig för kort-låg-fiberkommunikationssystem.

Den våglängdsstabiliserade tekniken för fiberkopplade laserdioder är en teknik som säkerställer att våglängden på ljuset som emitteras av laserdioden förblir stabil. ‌ Genom våglängdslåsning kan laserns utgående våglängd säkerställas att förbli oförändrad inom ett specifikt område och påverkas inte av miljöfaktorer som temperaturförändringar.

Den våglängdsstabiliserade tekniken för fiberkopplade laserdioder bygger huvudsakligen på volym Bragg-gitter (VBG) och andra relaterade teknologier. VBG minskar känsligheten för omgivningstemperatur och vibrationer genom Bragg-gitter med reflekterande volym (R-VBG), och uppnår därmed våglängdsstabilitet och linjebreddskomprimering av halvledarlasrar med hög-effekt. Denna teknologi väljer återkopplingsmekanismen så att ljusvågen som emitteras av varje enhet i lasergruppens externa kavitet selektivt matas tillbaka till den intilliggande enheten, och därigenom uppnås faslåsning av lasergruppens externa kavitet, vilket avsevärt förbättrar kvaliteten och stabiliteten hos strålutmatningen. ‌Våglängdsstabiliserad används i stor utsträckning, särskilt i applikationer som kräver hög precision och stabilitet. Till exempel, i laserbehandling, medicinska tillämpningar och kommunikationssystem, kan våglängdsstabiliserad laserdiod ge mer tillförlitlig och konsekvent prestanda, vilket säkerställer stabil drift av systemet och hög-utdata. Dessutom används våglängdsstabiliserad teknologi också i optiska fiberkommunikationssystem för att säkerställa stabiliteten och tillförlitligheten av signalöverföring.

TEC (termoelektrisk kylare) i fiberkopplad laserdiod används huvudsakligen för att kontrollera laserns temperatur för att säkerställa stabil prestanda hos lasern. TEC upprätthåller nyckelparametrar som laservåglängd, optisk effekt och effektivitet inom ett förinställt område genom att reglera temperaturen, vilket förbättrar systemets övergripande prestanda och tillförlitlighet.

‌Fotodioden i den fiberkopplade laserdioden används huvudsakligen för att ta emot och detektera optiska signaler, samt för att ge återkopplingsstyrsignaler. Fotodioden används för att ta emot optiska signaler som sänds av optiska fibrer och omvandla dem till elektriska signaler. Denna omvandling är baserad på den fotoelektriska effekten, det vill säga energin hos fotoner exciterar elektronövergångar för att generera ström, och därigenom realiserar detekteringen av optiska signaler. ‌ Genom den detekterade optiska signalen kan fotodioden ge en återkopplingssignal för att styra laserdiodens uteffekt och stabilitet. Detta hjälper till att säkerställa kvaliteten och effektiviteten hos laserutmatningen. ‌

‌Termistor i fiberkopplad laserdiod används främst för temperaturkontroll och skydd. ‌ Som temperatursensor kan termistorer övervaka temperaturen på laserdioder för att säkerställa att de fungerar inom det normala driftstemperaturintervallet och utlösa skyddsmekanismer när temperaturen är för hög för att förhindra skador på utrustningen‌

Den röda riktstrålen i den fiberkopplade laserdioden används främst för fokusindikering, vilket hjälper till att justera laserns överföringsväg och exakt positionering.

De främsta fördelarna med löstagbar fiber i laserdioder inkluderar enkelt underhåll och utbyte, ökad flexibilitet och livslängd för utrustningen. ‌

För det första gör den löstagbara designen av den optiska fibern underhåll och utbyte mer bekvämt. När den optiska fibern är skadad eller behöver uppgraderas kan användaren enkelt ta bort den optiska fibern för utbyte utan behov av komplexa reparationer av hela enheten, vilket sparar tid och kostnader. ‌

För det andra förbättrar denna design flexibiliteten hos utrustningen. Eftersom den optiska fibern kan tas loss kan användare välja olika typer eller specifikationer av optisk fiber enligt olika applikationskrav utan att behöva köpa hela enheten, vilket är särskilt användbart i de fall där användningsscenarierna varierar. ‌

Slutligen bidrar den löstagbara designen av den optiska fibern också till att öka utrustningens livslängd. Genom att byta ut den optiska fibern regelbundet kan hela systemets prestanda undvikas från att påverkas av optisk fibers åldrande eller skada, vilket förlänger utrustningens livslängd. ‌

Brandnew Technology, en av de ledande tillverkarna och leverantörerna av diodlaser i Kina, har en professionell fabrik som tillverkar högkvalitativ fiberkopplad diodlaser, fiberdiod, fiberkopplad laser, multimodfiberlaser, singelmodsfiberlaser och säljer till konkurrenskraftigt pris. Välkommen att grossistförsälja våra produkter tillverkade i Kina.
